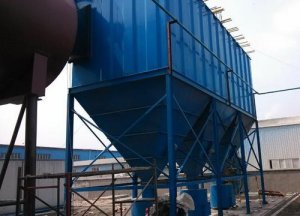

PPC型氣箱脈沖除塵器【構造】:

（1）殼體部分:包括清潔室（或稱氣體凈化箱、所箱）、過濾室、分室隔板、檢修門及殼體結構。清潔室內設有提升閥與花板，噴吹短管:過濾室內設有濾及其骨架。

（2）灰斗及卸灰機構:有灰斗和按不同系列、不同的粉塵濃度，分別設置螺旋輸送機，空氣輸送斜槽和剛性葉輪卸料器（卸灰閥）。

（3）進出風箱體:包括進出風管路及中隔板。單排（或單列）結構布置在殼體一側，雙排（或稱雙列）結構布置在殼體中間:32系列較小無箱體，進出風管路分別接于灰斗與清潔室上。

（4）脈沖清灰裝置:包括脈沖閥、氣包、提升閥用氣缸及其電磁閥等。

（5）壓縮空氣管路及減壓裝置、油水分離器、油霧器等。

（6）支柱及立式籠梯、欄桿。
