上箱體：包括除塵器蓋，旋轉揭蓋裝置、清潔室、換袋入孔、觀察孔、出氣口。

中箱體：包括花板、濾袋、濾袋框架、濾袋導口、過濾室筒體、進氣口、入孔門。

下箱體：包括定位支承架、灰斗、星形卸灰閥、支座。

  反吹風清灰機構：包括旋臂、噴口、分圈反吹機構、循環風管、反吹風管、反吹風機、旋臂減速機構。



2、礦山除塵器的應用范圍：

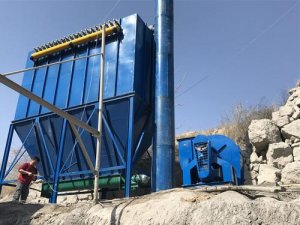

  碎石廠礦山除塵器也叫石料廠布袋除塵器、砂石廠除塵器，適合各種不同類型的破碎機產生的微小顆粒，除塵效果高達99。7%。廣泛用于石料廠、礦山、冶金、建材、公路、鐵路、水利、化工等多個行業。

  碎石廠礦山除塵器結構簡單、除塵效果高，維護方便，無需人員看管，特別適合小型石料、采石場的除塵系統。



  碎石廠是以壓縮空氣為清灰，利用脈沖噴吹機構在瞬間放出壓縮空氣，誘導數倍的二次空氣高速射入濾袋，使濾袋急劇膨脹，依靠沖擊振動和反吹氣流而清灰的袋式收塵器。脈沖布袋除塵器凈化，處體能力大，性能穩定，操作方便、濾袋壽命長、維修工作量小等優點。而且從結構上和脈沖閥上進行改革，解決了露天安放和壓縮空氣壓力低的問題。
