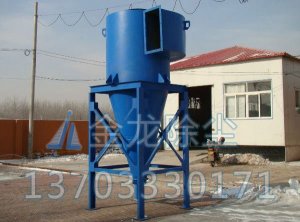

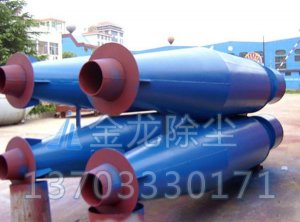

CLK擴散式旋風除塵器目前廣泛的應用在水泥、建材、破碎、化工、食品、電子等行業進行除塵，該設備的筒身 呈倒圓錐形，因而減少了含塵氣體自筒身中心短路到出口去的可能性，并裝有圓錐形的反射屏，防止兩次氣流將已經分離下來的粉塵重新卷起，被上升氣流帶出，因而提高了除塵效率。

CLK擴散式旋風除塵器的結構設計總結：

CLK擴散式旋風除塵器的各部分的構造比例設計要合理。旋風除塵器的外筒直徑及高度對其性能的影響較大，外筒體的直徑較小，氣流運動給予塵粒的離心力越大。因此，外形細長的旋風除塵器比短粗的除塵器效率要高，而且能夠捕集較細的塵粒，但是流體的阻力較大。一般認為，能能較好的旋風除塵器的外筒部分的高度為其直徑的1-2倍，椎體部分的高度為直徑的1-3倍，椎體的角度為20°-40°旋風除塵器入口的斷面的寬高之比也很重要，寬高比越小，井口氣流在徑向方向越薄，越有利于粉塵在圓筒內的分離和沉降，除塵效率就越高。因此斷面多采用個矩形，寬高之比為2左右。

CLK擴散式旋風除塵器捕集干燥的非纖維性顆粒狀粉塵和煙塵除塵，可做回收物料設備使用，在經過長時間的除塵工作中，并不會產生二次揚塵的現象，的粉塵不會污染環境。

CLK擴散式旋風除塵器外形尺寸除塵機理：該除塵器利用了旋風筒內速度場分布的高峰對煙氣上升的作用，設置了上升筒和二次分離室以及中間排氣管。煙氣由人口以設計速度旋流進人簡體，煙塵受離心作用而分離，由上而下分離的粉塵沿簡體沉降到灰槽;煙氣以旋流的高峰速度沿0.6左右簡徑上升，含微塵濃度較高的部分煙氣沿上升簡壁高速旋流進二次分離室，再經旁路風道回到錐體，二次被分離的粉塵降到錐底匯同一次分離的粉塵進人灰槽。二次被分離后的煙氣從中間排氣管由出口排出。由于在上開簡的上升旅流速度較主簡體內要高的多， 故微塵能的進行二次分離。提高了整體除塵效率。

CLK擴散式旋風除塵器特點

1.本除塵器可由單簡及數個單簡組合使用，單簡處理風量為1.5-1.8萬米3/小時。

2.錐體底部帶有反射屏，防止二次氣流將已分離的粉塵重新?lián)P起。

3.帶有料位料封裝置，除塵。

4、內壁涂抹有20毫米厚的抗磨、襯料、基抗磨性能是普通碳素鋼的20 ~ 30倍，其耐溫達450C以上，可直接處理高溫廢氣。
